Kerusakan mati atau led indikator tidak menyala pada mainboard yang menggunakan SEMS07 belum tentu karena firmware bermasalah atau rusak, pada tipe ini sebagian besar disebabkan karena kerusakan pada hardware.
SEMS07 masih dalam satu jenis dengan MSD/MST (MSTAR) seperti halnya chipset TSUMV. Urutan booting dari mulai reset hingga menyala tidak jauh berbeda sehingga penanganannya juga bisa dikatakan sama dengan mainboard yang menggunakan chipset TSUMV atau MST.
Tidak seperti mainboard mesin cinaan yang menggunakan TSUMV yang sederhana, distribusi tegangan dan pengaturan tegangan supply chipset pada mainboard Samsung SEMS07 jauh lebih rumit. Selain dilengkapi sistem reset dan sirkuit DC-detect, mainboard Samsung ini juga dilengkapi beberapa switch tegangan-tegangan yang dikontrol oleh chipset/software. Urutan booting ditunjukkan oleh led indikator yaitu ketika kondisi normal, lampu indikator awalnya mati, lalu menyala, kemudian berkedip-kedip, diikuti munculnya suara startup samsung, kemudian panel menyala, terakhir backlight menyala. Sehingga dengan mengamati pola nyala led indikator setidaknya bisa dianalisa letak atau bagian yang mengalami kerusakan.
Led indikator mati
- Cek keluaran tegangan DC2DC untuk 5Vstb, bila tidak ada, kemungkinan ada C pada jalur 5Vstb yang short atau ic switch supply USB short. Pada model FH4000 cek juga tegangan di 12V SW.

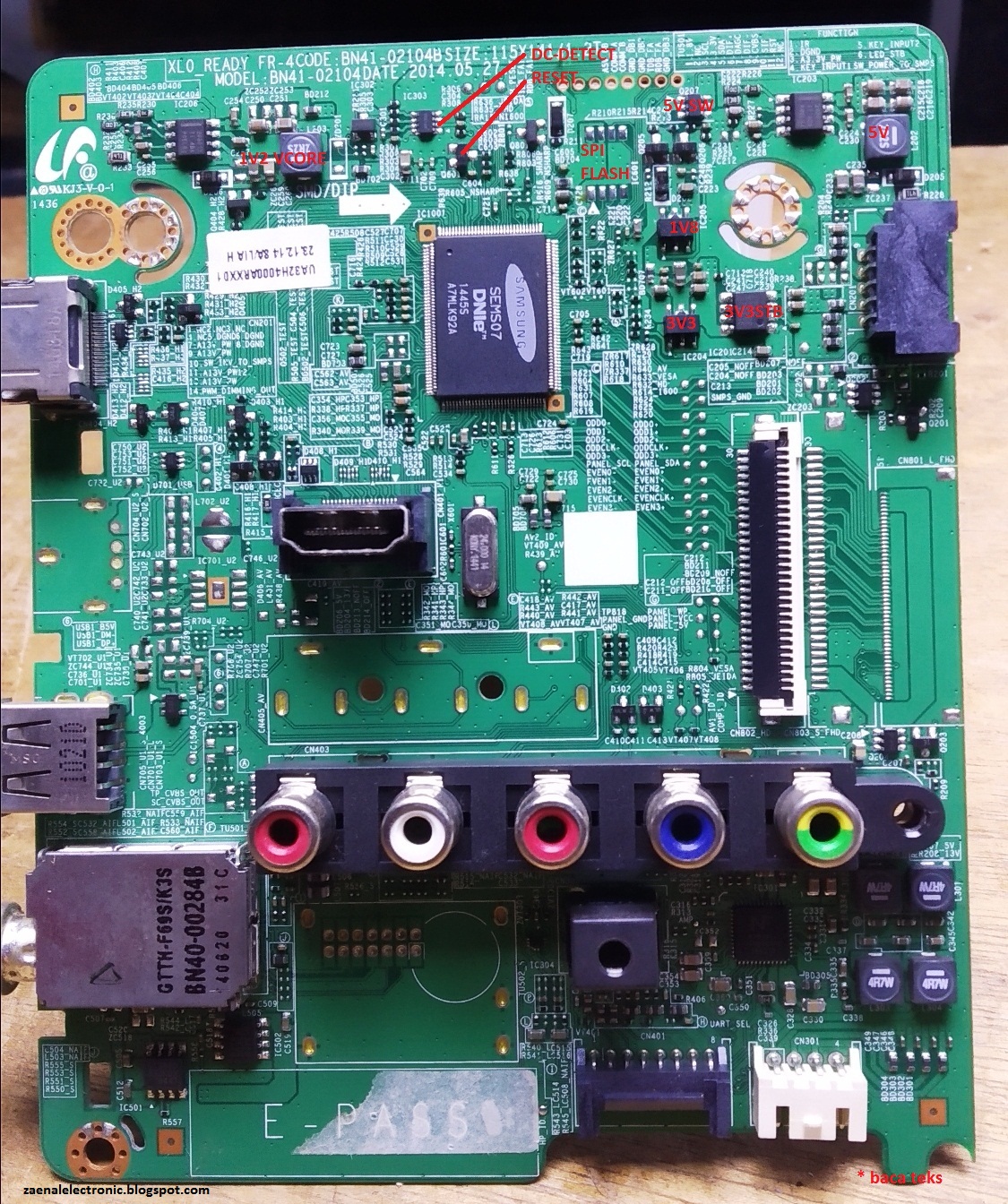

- Lepas IC SPI Flash, kemudian nyalakan dan cek semua tegangan di mainboard (lihat foto, 1V2, 1V8, 3V3, 3V3stb) harus ada semua dan tidak drop/turun lebih dari 5% (misalnya seharusnya 1V8 menjadi 1V6 dll). Tegangan panel harus tidak ada.
- Bila dalam kondisi SPI flash dilepas ternyata ada tegangan yang tidak normal, misalnya tegangan 1V8, maka cek 1V8SW (lihat foto) atau cek sirkuit 5VSW (lihat foto), biasanya transistor pembias mosfet-p rusak. Tegangan yang absen atau tidak normal juga bisa disebabkan chipset rusak/short terutama jalur 3V3stb dan 3V3.
- Bila dalam kondisi SPI flash dilepas semua tegangan normal, maka cek DC_DETECT yaitu pin2 IC DC-detect harus terukur lebih dari 3V (3V3). Bila terukur kurang dari 3V, ganti ic dc-detectnya atau ada resistor yang rusak pada input sensornya. Tegangan-tegangan yang disensor adalah tegangan 3V3stb, 5V dan 13V. Bila nganyelke, ic dc-detect bisa dibuang dulu (sementara gaes, jangan dibuang selamanya).
- Bila langkah di atas tidak ada kejanggalan, cek resetnya, terutama pada transistor NPN buffer resetnya (lihat foto), biasanya transistor rusak, normalnya pada kolektor tidak ada tegangan (low). Silahkan baca artikel Pengecekan Fungsi Komponen Aktif Sebagai Saklar/switch Dalam Kondisi Menyala.
- Semua tegangan normal, namun IC spi flash rusak sehingga tidak bisa booting sama sekali. Ganti ic flash yang sudah diisi firmware yang normal.
Led indikator menyala terus dan tidak berkedip
- Bila led sudah berhasil menyala artinya sudah berhasil booting sebagian, biasanya semua tegangan normal. Coba di flash ulang menggunakan ic flash lain yang normal (jangan menggunakan ic flash aslinya).
- Bila flash ulang di atas tidak membuahkan hasil, maka bisa disimpulkan chipset rusak. Coba turunkan atau naikkan tegangan 1V8 untuk kondisi darurat kopid. Jangan lupa garansi uang kembali.
Led indikator menyala namun berkedip terus menerus, unit tidak mau menyala
- Umumnya disebabkan karena IC SPI flash rusak. Ganti dengan ic baru/bekas yang normal yang sudah diisi firmware yang cocok.
- Tuner atau jalur data SDA/SCL bermasalah juga menyebabkan gejala yang sama. Cek tegangan supply tuner, tuner dan jalur sda-sclnya.
Led indikator menyala, berkedip, unit menyala normal, kemudian restart lagi namun kadang menyala normal
- Umumnya disebabkan karena dc-detect bermasalah, power supply bermasalah atau lampu latar sudah setengah short.
- IC dc detect yang rusak juga bisa memiliki efek yang sama. Artikel terkait Samsung UA32J4100AK, Sering Restart Sendiri, Kadang Normal Hingga Berjam-jam
- Bila chipset terlalu panas (ditandai dengan bagian bawah pcb hingga kecoklatan) maka chipset kemungkinan besar sudah rusak.
Led indikator menyala, berkedip, unit menyala normal, kemudian standby, dipencet power bisa menyala lagi namun standby lagi
- Gejala ini bisa disebabkan karena pengguna memencet tombol power dari unit atau remot hahahahaha
- Bila power supply normal, transistor reset atau ic reset yang setengah rusak bisa menyebabkan gejala seperti ini, coba ganti transistor resetnya sekaligus mengganti ic resetnya. IC reset yang digunakan memiliki fisik SOT-23 yang agak "gemuk" biasanya di dekat ic dc-detect.
Banyak sekali model TV Samsung yang menggunakan chipset SEMS07, pada desain dan langkah perbaikannya bisa dikatakan sama dengan yang diulas di atas.
