POLYTRON PLD20D302C, Kerusakan PSU dan Inverter Backlight

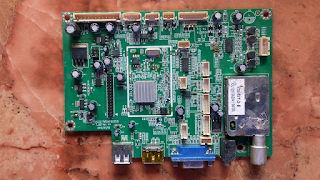

mainboard: TVE-MT8223.6
panel: 10bit FHD
kerusakan : psu dan inverter backlight tidak normal
solusi: servis psu dan inverter backlight
bonus: TV bisa diremot tapi tidak mau menyala, gagal start.
kronologi perbaikan:
  1. Setelah perbaikan PSU dan Inverter Backlight, TV bisa diremot tapi tidak mau menyala (gagal start).
  2. Lepas ic flash (25***), lalu ganti dengan ic flash normal yang sudah diisi dengan firmware normal tidak membuahkan hasil (flash ulang), malah tidak mau menyala sama sekali, standby saja.
  3. Pasang kembali ic flash yang lama, karena masih bisa diremot, jadi kemungkinan isi ic flash yang lama tidak korup/rusak.
  4. karena mainboard tersebut menggunakan ic eeprom 24c32 sebagai penyimpan data pendamping ic flash, maka kecurigaan pada korupnya data di eeprom.
  5. IC eeprom coba diganti dengan kosongan, hasilnya unit langsung ON, inverter ON, tapi panel blank (tidak ada data/sinyal lvds). Diremot cuma respon power on, di standby pakai remot gagal/tidak bisa.
  6. IC eeprom coba diganti dengan ic eeprom dari mainboard yang sama (bila tidak ada, bisa dengan mengisi eeprom lain dengan hasil backup eeprom dari tipe lain), tetapi nomor model TV lain (polytron 20D302F, mainboard 58_e8223l-c2), mainboard juga lain tapi satu jenis chipset (MT8223L). Hasilnya TV bisa menyala, diremot lancar, tetapi gambar full warna satu layar yang berubah-ubah (seperti ketika panel FHD yang diberi input HD atau panel 10bit yang diberi input data format 8bit).
  7. Mulai menemui titik terang, berarti kemungkinan besar isi IC eeprom 24C32 aslinya sudah korup/rusak datanya.
  8. Langkah selanjutnya adalah mengedit isi eeprom yang korup. Isi ic eeprom aslinya (24C32) dibaca lalu disimpan dalam file A. Kemudian isi ic eeprom dari mb lain (24C16, yang ketika dicoba unit bisa menyala dan bisa diremot) ic tersebut dibaca lalu disimpan dalam file B.
  9. Coba dibandingkan dan dianalisa isinya, ternyata ada beberapa byte yang mencurigakan di bagian awal file bin dari ic 24C32 (file A).
  10. Dengan memakai program Hex Editor (atau HxD Editor), buka file yg diduga rusak (file A), lalu menentukan titik aman (128 bytes pertama), lalu edit/ganti 128bytes pertama dengan data nyontek dari data 128bytes pertama dari hasil bacaan 24C16 (file B). Cara yang termudah yaitu dengan menghapus 128bytes pertama lalu menyisipkan 128bytes hasil kopian dari 128bytes dari ic eeprom 24c16 (file B).
  11. File yang telah diedit tersebut kemudian diisikan ke dalam 24C32 dan dipasang. Lalu unit coba dihidupkan, Alhamdulillah TV sudah bisa menyala normal.
catatan:
  • Untuk mereset simpanan channel, volume, dll pada mainboard varian 8223L polytron PLM24M32, PLD20D302c, PLD20D302F, 20D32, (TVE-MT8223.6, 58-e8223l-c2, 58-e8223l-c1, 658-e8223l-c1) adalah dengan cara melepas ic EEPROM, lalu hidupkan selama kurang lebih 2 menit.
  • Apabila varian-varian mainboard tersebut susah nyala atau bila nyala lama trus hang, ganti/reboisasi semua elko di tegangan 3V3, 1V2 dan 2V5.
