Mengubah Option Setting TV Polytron

Option Setting HBT-01-01G dengan Akses Langsung

Kelebihan cara ini adalah tanpa masuk ke mode servis dan tanpa perlu melepas ic memori/eeprom. Secara teknis, metode ini mengakses dan menulis langsung ke dalam ic memori ke alamat tertentu dimana data option setting tersimpan.
Option setting pada HBT-01-01G menggunakan alamat memori dari 0x32 sampai dengan 0x36 (option0 s/d option4, masing-masing 8bit). Option0 tersimpan di alamat 0x32, option2 tersimpan di alamat 0x33 dan seterusnya. Lokasi alamat yang digunakan oleh option setting ini berbeda antara HBT-01-01G dengan HBT-00-04G. Akan tetapi bisa dengan mudah dicari lokasinya dengan membuka file hasil backup dari eeprom. Metode akses langsung ini hanya mengubah/mengupdate lokasi option setting saja, jadi sama sekali tidak menyentuh setelan/lokasi lainnya.
Bila sudah memiliki file backup dari eeprom TV yang semodel, tinggal menulis keseluruhan isi eeprom sudah bisa menyelesaikan masalah. Yang jadi problem ketika Anda belum punya backupan sama sekali, dan dibutuhkan mengubah option setting secara coba-coba. Bila menggunakan fasilitas servis mode, Anda harus berulang kali menghidup-matikan perangkat TV. Bila menulis ulang keseluruhan memori, bisa dipastikan ada setelan yang kurang pas, misalnya V-size terlalu tinggi dan lain-lain. Pada artikel ini, Penulis menggunakan TV polytron model PS52UV60RM, HBT-01-01G, 24C16 sebagai target pengubahan option setting secara akses langsung.
Alat yang digunakan adalah fasilitas I2C Driver pada EEPLUS2. Karena I2C Driver memang didesain untuk mengakses bus I2C secara langsung dan mengontrolnya dengan PC (read/write).

Langkah-langkahnya:

  1. Bila belum tercantum tipe device yang akan diakses, buat/modifikasi dulu file konfigurasi EEPLUS2, yaitu menambahkan device/model baru dan menambahkan file informasi datanya. Tambahkan baris 08=PS52UV60RM diakhir file iicdev.lst, urutkan kode 08 dengan kode terakhir pada file iicdev.lst.
    Buat file dengan nama PS52UV60RM.e2d di folder yang sama menggunakan text editor. Ketik isi file PS52UV60RM.e2d sebagai berikut:
    [general]
    device=PS52UV60RM
    family=HBT-01-01G
    manufacture=HIT
    description=Option setting polytron PS52UV60RM 24C16
    write=0xA0
    read=0xA1
    wordaddressbytes=1
    pageaddressbyte=1
    aseeprom=1

    [command]
    W0x000032=0x65,0,0,0,0,0,0,0,0,OPTION0
    W0x000033=0xC8,0,0,0,0,0,0,0,0,OPTION1
    W0x000034=0x19,0,0,0,0,0,0,0,0,OPTION2
    W0x000035=0x0D,0,0,0,0,0,0,0,0,OPTION3
    W0x000036=0x13,0,0,0,0,0,0,0,0,OPTION4

    Lalu simpan dengan nama PS52UV60RM.e2d di folder yang sama.
  2. Pindah posisi jumper pull-up eeplus2 ke posisi eksternal, lalu hubungkan Bus1 eeplus2 dengan bus I2C pada mesin TV (lebih mudahnya, hubungkan sda ke pin5 ic eeprom, dan scl ke pin6 ic eeprom).
  3. Hubungkan pin Reset (pin5) ic HBT-01-01G dengan GND.
  4. Nyalakan TV, nyalakan EEPLUS2. TV akan standby, tetapi 5VD tetap ada (memori masih tersupply).
  5. Jalankan aplikasi EEPLUS TOOLS pada PC. Pilih COM port, bila telah terkoneksi, pilih I2C Driver, lalu pilih device PS52UV60RM , tampil seperti gambar 1.

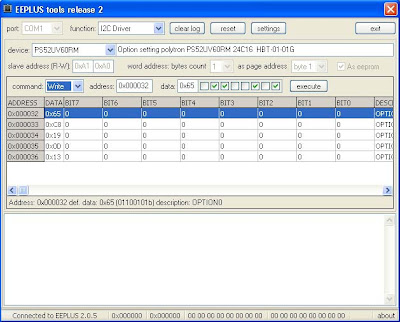

  6. Setelah memilih device, lalu pilih command Write, tampil daftar alamat dan default data dari model PS52UV60RM. Gambar 2.

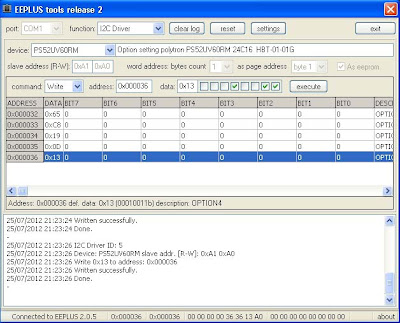

  7. Pilih baris pertama dari daftar, address dan data akan ditampilkan, lalu klik execute (untuk menuliskan data ke eeprom secara langsung). Pindah ke baris/alamat berikutnya, klik execute. Begitu seterusnya sampai semua option telah tertulis. Baca kotak log untuk melihat apakah berhasil atau tidaknya. Gambar 3, 4 dan 5.



  8. Aplikasi EEPLUS TOOLS jangan ditutup dulu. Lepas hubungan pin Reset (pin5) dari GND, TV akan menyala dan menerapkan option setting yang telah ditulis tadi.
  9. Bila option setting belum sesuai, hubungkan lagi pin5 ke GND, lalu lakukan proses penulisan kembali seperti pada langkah 7 di atas. Anda bisa mengubah data yang akan ditulis pada kotak Data (dengan mengeklik kotak-kotak bit atau dengan mengetik data yang diinginkan secara langsung). Satu kali execute, hanya berefek pada satu alamat yang terpilih saja.
  10. Bila dirasa telah cocok, keluar dari EEPLUS TOOLS, matikan EEPLUS, matikan TV. Kemudian lepas hubungan bus dari eeplus ke mesin TV.
